HBM應變計 殘余應力測定

殘余應力 存在于 所有的機械結構 中，有多種原因, 例如加工工藝:

• 塑性變形或焊接

• 鑄件不均勻冷卻

• 鍛造工藝

以及表面處理工藝:

• 噴涂

• 表面硬化

.殘余應力與一般的機械應力一樣，對結構的強度起著同樣的作用。但和外部載荷引起的應力不同，其很難用計算方式來進行預測。因此，需要一個可靠的方法進行準確測量，并且需要對測量表面損傷最小。

環芯法和鉆孔法

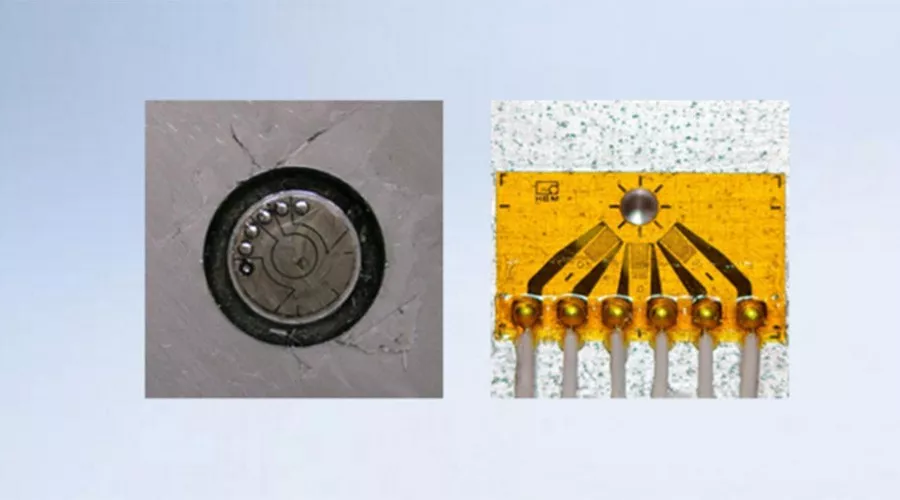

基于應變片常用的兩種的殘余應力測定技術是：環芯法和鉆孔法。

兩種方法的共同特點是，在工件上安裝應變花后，通過鉆取或取芯的機械過程，殘余應力狀態將發生變化。在這一過程中，殘余應力得到釋放，通過應變花測得過程前后應變的變化情況，可以計算出殘余應力。

采用環芯法，即是在應變花周圍提取環形槽。

采用鉆孔法，即以 350000 轉左右的轉速，采用步進電機驅動的銑刀進行鉆孔。在這個過程中，應變片花即可檢測到整個過程工件的應變變化。

MTS3000 系統

鉆孔法可采用 SINT Technology（一家位于意大利佛羅倫薩的公司）提供的 MTS3000 系統 進行。MTS3000 系統 帶有 HBM 提供的放大器，測量結果符合 ASTM E837 standard version 2013 標準（全球通用的殘余應力標準）。

MTS3000 系統 包括:

• 一種光學機械系統（物理法鉆孔）

• 電子控制單元（光學機械系統控制并采用 HBM quantumx 放大器進行測量）

• 鉆孔操作與控制軟件（自動鉆孔）

• 后處理軟件（使用不同的估值理論進行數據后處理）
