HBM內收管道的光學測量：Endesa 項目

點擊率：2508 作者：上海拓科實業有限公司來源：http://6338338.cn 時間：2018-6-11 9:17:50

Endesa 項目：內收管道的光學測量

HBM FiberSensing 光纖傳感器為西班牙帕潘尼拉（恩德薩水電站）提供了完整的光纖布拉格光柵（FBG）監測系統，以測量和監控鋼內收管道表面的熱補償應變。

基于光纖光柵技術的監控方案

與傳統技術相比，光纖布拉格光柵（FBG）技術，是一種更具有競爭力的解決方案。
基于光纖FBG技術的監測解決方案在大型結構（隧道、橋梁、水壩、管道等）應用被證明是具有成本效益的，傳感器可在十公里以上范圍內部署，僅需連接到中央解調儀上即可進行監控。這個大型項目需要在極端環境下進行安裝和調試。

目的：持續監測應變

目的是持續監測內收管道外部特定點上的應變，提前檢測異常點，進行維護以減少宕機時間。

傳感器被安裝在管道三個不同的區域。項目涉及以下產品:

客戶定制布拉格光柵測量系統 - 基于 BraggMETER, 并帶有報警模塊和專用 GUI 接口。
三個帶有四個 OPTIMET-PKF-OTC-1 光柵傳感器陣列（帶有溫度傳感器進行溫度補償）

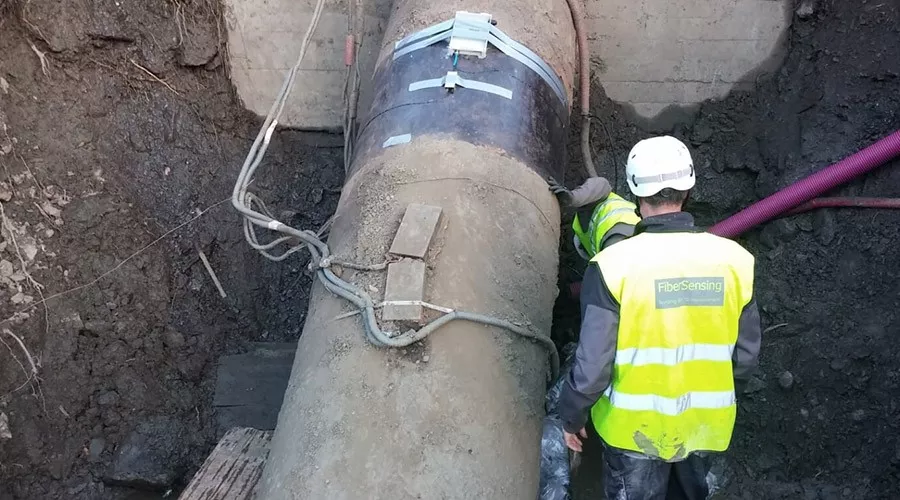

應變和溫度傳感器以陣列的形式并在施工現場安裝在鋼管外表面上。傳感器和輸入/輸出光纜在現場被拼接，然后連接到FS22 工業解調儀上，其安放在距管道幾百米的控制室中。

傳感器和光纜用X120和防水膠帶進行防水和保護。系統可全天候進行檢測并進行數據記錄。

挑戰條件下的高效解決方案

最大的挑戰是需要滿足項目的嚴格時間表。需要在五天內進行安裝完成，并且需要在嚴苛的環境下運行。目前，系統一切運行正常，完全超出了客戶的預期。
