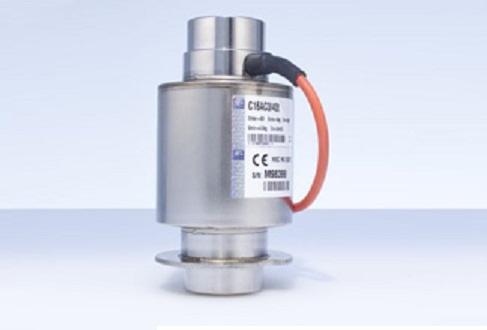

HBM C16A 自復位稱重傳感器 - 汽車衡的理想選擇

HBM C16A 柱式稱重傳感器 最大量程為 20 t 到 100 t. 這種 自復位式稱重傳感器 按照貿易精度最高達 5000 分度 (OIML D1, C3, C4, C5)。其采用非常堅固的設計，并采用帶有專利的自復位技術，使其非常適合用于汽車衡。其保護等級高達 IP68 。你還可以選擇帶有防雷擊的型號。

HBM C16A 柱式傳感器 - 關鍵特性

自復位功能
結構小巧，容易安裝
不銹鋼材料,激光焊封，IP68 保護等級
按照貿易秤標準(OIML R60)精度高達 5,000d 到 10,000 d (NTEP class III LM)
并行連接優化，并預先進行四角調整
按照 EN 45 501 帶有 EMC / ESD 認證
符合 ATEX 95 標準的防爆型號可選

額定量程	20 t / 30 t / 40 t / 60 t / 100 t
精度等級	D1, C3
認證	OIML, NTEP, Ex, GOS
保護等級	EMC 認證
材料	不銹鋼

HBM 柱式傳感器：

在測量過程中重力作用于彈性體上從而產生形變，這一應變（正或負）被黏貼在彈性體上得應變片轉化為電子信號。傳感器除了包括必不可少的應變片和彈性體外，通常還包括保護應變片的外殼，密封元件等。

圖中顯示了柱式傳感器的彈性體的橫截面。左圖適用于受壓型負荷，右圖通過與其連接的螺紋桿能承受拉伸和壓縮的負荷。在黏貼應變片的地方，柱子的橫截面減小，由此產生足夠大地應變，從而獲得準確的結果。整個彈性體的變形量很小，因此，此類傳感器在額定負荷下的變形量小于0.5 毫米。

中空柱式傳感器：

彈性體的上面部分通過兩片膜與保護外殼焊接相連。他們?cè)谒椒较蚍浅傆惨苑乐箓?cè)向力的損壞，而且測量方向很靈活，以便在測量過程中不產生水平分力，電路連線同樣通過氣密的玻璃導管從保護圈中引出。尤其形成一個完全密封包裝的傳感器。其應變片不受外界氣體和液體的影響。

對測量極大負荷的傳感器通常選用另外一種形狀的彈性體，例如中空柱狀或管狀，方形柱則是不適合的，因?yàn)榈貌坏接欣趹?yīng)變片測量的均勻應變場。圖為中空柱狀的彈性體，它相對易于制造，并且具有極高的抗側向力。并且密封也易于實現，但是應變片的黏貼比較困難。

扇形中空柱狀彈性體：

中空柱狀彈性體存在負荷加載問題并且具有相對高的滯后誤差，因此實際上常采用圖中的形狀，中空柱被分成多個扇形以減小滯后，負荷通過固定的板導入。

環扭矩原理：

通常需要在提高精度的同時降低總體高度，根據環扭矩原理設計的彈性體可以解決此問題。軸向負荷通過內殼導入，傳感器外殼自我支撐在支撐面上，通過內殼和外殼之間的相對位移使內外殼之間的環相對于負荷形變，基于這一原理的傳感器能夠承受非常高的側向力。
