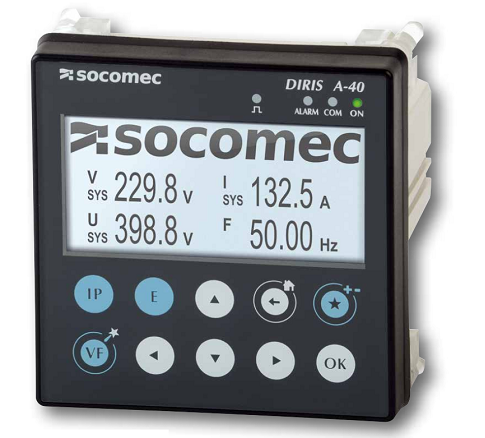

SOCOMEC溯高美 - DIRIS A-40電表
觸屏式多功能電力儀表 面板安裝的電力監控設備
DIRIS A-40, PN: 4825 0500
DIRIS A-40 是一種面板安裝的電力監控設備(PMD)。它設計用于測量、監控和計量電能。DIRIS A-40提供用于測量電壓、電流、功率、電能和電能質量的一系列功能。
可用于分析單相或三相負荷。
優勢
輔助配置
配置向?qū)Э梢灾鸩街笇?dǎo)用戶。它還可以檢測和更正配置錯誤。該功能可將調試時間縮短一半，并始終提供可靠的結果。
智能互感器
三種電流互感器形式（閉合式TE、開合式TR和Rogowski線圈TF），可以將DIRIS A-40集成到新的和改造的電氣設備中。
連接到云
該系列產品包括配備IoT的連接產品，可自動導出數據進行遠程操作，不受時間、距離和存儲的任何限制。
符合IEC 61557-12標準
PMD（績效計量和監控設備）的參考標準IEC 61557-12，保證PMD在工業和第三產業應用的典型環境條件下的績效水平和令人滿意的績效。
標準電氣特性和電氣選件
多參數測量：
• 電流
- I1, I2, I3, In, Isystem
• 電壓和頻率
- V1, V2, V3, VN, Vsystem, U12, U23, U31, Usystem, f
• 功率
- P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS
- 預測功率 ΣP, ΣQ, ΣS
• 功率因數
- PF1, PF2, PF3, ΣPF
• Cos ϕ & tangent ϕ
- 每個相的瞬時值
計量：
• 有功電能: +/- kWh
• 無功電能: +/- kvarh
• 視在電能: kVAh
• 復費率（最多8個）
• 計時表
電能質量：
• 電壓不平衡
- Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb
• 電流不平衡
- Idir, Iinv, Ihom, Inba, Inb
• 總諧波畸變率
- 電流 THDi1, THDi2, THDi3,THDiN, TDDI
- 相電壓 THDv1, THDv2, THDv3
- 線電壓 THDu12, THDu23, THDu31
• 單次諧波，最高63次
- 電流: I1h, I2h, I3h, INh
- 相電壓: V1h, V2h, V3h
- 線電壓: U12h, U23h, U31h
• 質量事件
- 電壓驟降、中斷和驟升EN50160
- K系數和峰值因數
• 符合EN 50160標準的事件
- 電壓驟降、中斷、驟升
監控防護：
• 輔助觸點監控
• 跳閘報告和報警
• 運行次數
負荷曲線和歷史記錄（長達130天）
• 有功、無功和視在功率
• 電流、電壓和頻率
報警
• 所有電氣值、發生事件和輸入狀態改變時的警報，可進行邏輯組合
• 事件的時間戳記
通訊：
• 標配DIRIS A-40•RS485 Modbus
• DIRIS A-40 以太網Modbus
• DIRIS A-40 PROFIBUS DPV1
輸入：
• 3個數字輸入
- 由DIRIS•A-40或外部電源供電
- 功能：邏輯狀態、斷路器狀態、脈沖或同步多維度計量的計數
• 2個邏輯輸出
- 功能：控制、能量脈沖輸出、卸載、報警
|
