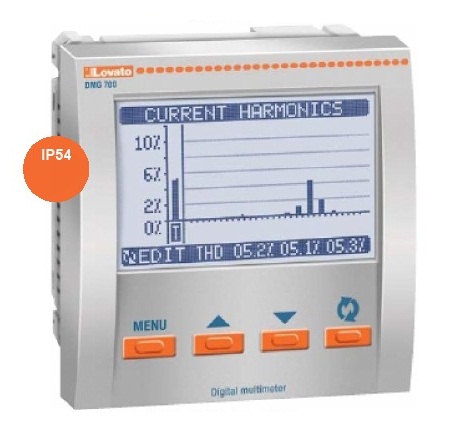

| Lovato DMG700多功能電表 |
| 產品詳細介紹 |
- LOVATO電能表DMG700 DMG900多功能電力儀表
一、符合標準 :
• GOST, cULus (Obtained certificates)
• IEC/EN 61010-1
• IEC/EN 61000-6-2
• IEC/EN 61000-6-4
• UL 508
• CSA C22.2 No. 14
二、操作 :
• 操作面板具有可圖型化顯示128 x 80 pixels LCD的背光顯示屏幕。
• 具有4個操作按鍵可直接引導使用者進入相關操作設定及各項測量顯示畫面。
三、功能：
• 可用于單相,雙相, 3線或4線平衡或非平衡的三相電力網絡；電流測量基于各種網絡類型可透過1至3個電流比流器進行量測，比流器二次側需可設定1A或5A，一次側可設定***可到10 000 A.。電壓（有效值）可直接測量 830 VAC(線電壓) 以下電壓而不用比壓器，通過比壓器***可到 500 KV ，比壓器二次側可設定范圍 50 ~500 VAC。
• 電流測量 (I1, I2, I3 和 In)，相電壓(V1, V2, V3 )，線電壓(V12, V23, V31)測量，單相或3相有效功率 P , 無效功率 Q , 視在功率 S 和功率因子 PF 等測量值的瞬時值, ***值, ***值, 平均值及比例分析條狀圖。
• 可量測并圖型分析顯示以下電量的諧波百分比: 3I, In, 3U 及 3V 個別諧波量測可至 31 次和THD3U, THD3V,THD3I 及 THDIn 綜合諧波計算。
• 可分析電壓及電流的不對稱度(Asymmetry)的百分比。
• 可測量及顯示功率及電流的***需量(Maximum demand)。
• 可測量及顯示有效功率平均消耗量的趨勢圖(Trend graph)。
• 可測量及顯示電壓及電流的的波形圖(Waveforms)。
• 開放使用者可自行選取本電表上的任何四個測量值,設定編輯在一個新增的顯示畫面上并可加注該使用者畫面的名稱的顯示功能.
• 可電能計量部分及累計全部的有效電能輸入/輸出 (0 to 999 999 999.99 kWh), 無效電能輸入/輸出 (0 to 999 999 999.99 kvarh) 及視在電能(0 to 999 999 999.99 kVAh) ；此參數值可歸零設定。
• 可計量部分及累計全部的運轉時間 (hh:mm:ss)；此參數值可歸零設定。
• 在外加不同通訊功能的模塊后，本多功能電表即可具有以下通訊方式：
- RS485(MODBUS)通訊模塊功能: 使用 JBUS/MODBUS® 通訊協議 (傳輸速率從 1200 至115200 bauds RTU 模式的 RS485 通訊接口,可遠程讀取各項測量參數和設定值。
- Ethernet TCP/IP 通訊模塊功能：使用標準 Ethernet TCP/IP 通訊協議的以太網絡通訊接口,可遠程讀取各項測量參數和設定值。
- RS485(PROFIBUS-DP)通訊模塊功能: 使用 PROFIBUS-DP 通訊協議(傳輸速率可達 1.5Mbauds)的 RS485 通訊接口可遠程讀取各項參數和設定值。
• 本電表可安裝二組通訊模塊,并可同時***使用二組 RS485 通訊模塊功能,可分別被位于不同地點的遠程計算機讀取數據; 或者可同時安裝一組 RS485 通訊模塊及一組 Ethernet 通訊模塊，并且可設置此 Ethernet 模塊成 Gateway 的通訊功能。
• 模擬輸出模塊功能：本電表在外加模擬輸出模塊后，即可具有 至少 2 至 4 組可設定的 0/4-20mA 模擬輸出訊號, 并可設***于 I1, I2,I3, In, U12, U23, U31, V1, V2, V3, P, Q, S, PF 及F的量測值轉換成0/4-20 mA模擬訊號作輸出。
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
